DDC (Direct Digital Controller)

130여년의 오랜 역사를 자랑하며 스위스에 본사를 두고 있는 글로벌 다국적 기업인 ABB社는 1987년도부터 국내에 현지화된 글로벌 기업(한국 800여명)으로서 산업자동화사업, 전자 및 모션사업, 로보틱스자동화사업 등 다양한 분야에서 안정된 공급망과 우수한 서비스로 고객의 신뢰를 받고 있습니다.

ABB社의 스마트 빌딩 HVAC 전문 브랜드인 Cylon은 영국/아일랜드를 기점으로 미국, 독일, 중국, UAE 등의 지사 및 전 세계 240개의 대리점을 통해서 효율적인 에너지관리 및 빌딩자동화를 위한 스마트빌딩 에너지관리시스템 솔루션을 제공하며 업계의 선두주자로 자리매김하고 있습니다.

Cylon BACnet 하드웨어 및 소프트웨어 제품은 초기 개발단계부터 BACnet 프로토콜로 작동하도록 특별히 설계되었습니다. Cylon의 BACnet 컨트롤러 제품군은 모듈 확장형 패키지와 낮은 설치 비용을 통해 통합이 용이하고 교육, 설치 및 유지 보수 비용이 절감되어 안정적이면서도 경쟁력있는 빌딩자동제어가 가능합니다. Cylon BACnet 솔루션은 기존의 IT 및 BEMS 인프라와의 호환성을 극대화하고 개방형 플랫폼에서 타의 추종을 불허하는 유연성과 성능을 제공합니다.

ABB 제품군.png

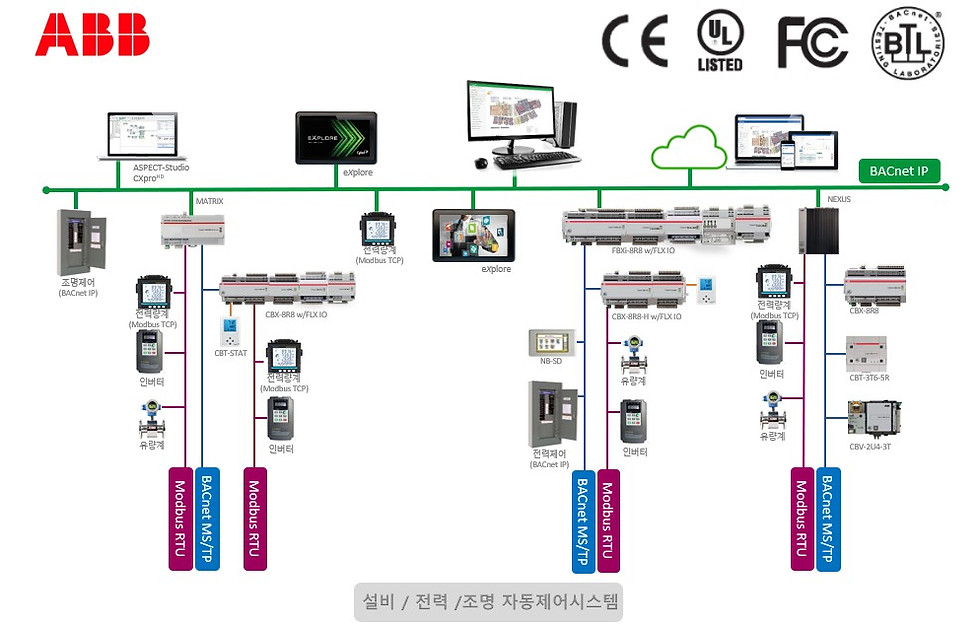

시스템 구성도
Cylon 시스템 구성도_1.jpg
ABB 로고.png
시스템 특장점

● 각종 국제 표준 인증 보유

   - BTL인증 및 UL 인증 (UL916 : Energy Management Equipment)

   - ISO9001 인증(국제품질경영시스템) / OHSAS18001인증(국제안전인증규격)




● 독자적인 특허기술(UniPuts™) 보유

   - 별도의 INPUT / OUTPUT 포트 구분없이 소프트웨어로 AI/DI/AO/DO 구성을 자유자재 변경 가능

      → DDC 수량 절감, 경제적인 포인트 이용 및 작업 용이



   - 특허번호

      → UK(영국)GB2400991 / Ireland(아일랜드) 84413

● 자동 고장진단 (문제 해결 시간 단축)



   - 별도의 소프트웨어 없이 DDC의 고장유무 자동 진단 가능

      → 모든 I/O 채널의 동작/오류/수동조작 상태를 LED에 의해 확인 가능

● 국제 표준에 따른 개방형(OPEN)프로토콜 통신 사용

   - 지원 가능한 멀티 프로토콜

     → BACnet® IP, BACnet® MS/TP, Modbus® TCP, Modbus® RTU

     → 타사 Software 및 컨트롤러와 연동 가능

● 데이터 보안 강화

   - FDA 요구사항 21 CFR Part 11 준수

     → 전자기록 및 전자서명에 관한 법령으로써 PLC, DDC 등의 독립형 BMS 및 ERP 시스템 (데이터베이스 관리 시스템) 같은 전자기록 관리 프로그램은

          Part 11 준수 필수.

   - Audit trail 기능 보유

     → 전자기록의 등록/변경 내용 확인 및 부적절한 자료 조회 가능

● 그 밖의 주요 특화 기능

   - Real-Time Hardware Crystal Clock 적용 (전원공급 끊겨도 시간 기록 가능)

   - 모든 컨트롤러 32bit 최적화



   - 내충격성/내열성 소재 사용(ABS)



   - 모든 제품군 호환 설계 (10년후 신제품도 기존 제품과 상호 호환 가능하도록  설계/개발)

To play, press and hold the enter key. To stop, release the enter key.

press to zoom
press to zoom
press to zoom
press to zoom
press to zoom
press to zoom
press to zoom
press to zoom
press to zoom
press to zoom

● BMS 소프트웨어 주요기능

   - 빌딩 데이터 저장 및 불러오기 용이
     → MySQL® SQLite 데이터베이스를 Microsoft Excel ® 로 추출 가능

   - HTML5 웹 기반 BMS 소프트웨어 기능을 모든 유형의 매체로 구현 가능 (PC, 테블릿, 스마트폰)
     → 에너지 데이터 알람 트렌드 스케쥴관리 보고서 기능 등

   - 모든 설비 (3D 그래픽 구현) 에 대한 풍부한 그래픽 라이브러리 보유 (사용자 편의성 향상)

   - 트렌드 기록 기능 향상 프로젝트 당 최대 9,000 개 까지 트렌드 기록 가능

   - 스케쥴 관리 기능 향상 스케쥴 당 최대 45 개 까지 예외 항목 설정 가능

   - 통합 인증 (Single Sign on) 솔루션 적용

   - 하드웨어 고장 감지 (SD 카드 고장 감지 알림 , 온라인 오프라인 장비 상태 시각적 표시
